Что отличает прутковые решетки от других типов оборудования для механической очистки?
Прутковые решетки – наиболее оптимальное и надежное оборудование для извлечения крупных и средних загрязнений из очищаемой воды.
Улучшенные в сравнении с другими типами решеток гидравлические характеристики
и принцип очистки фильтрующего полотна позволяют бесперебойно работать с самым широким спектром загрязнений без остановок и заклиниваний.
Технические особенности решетки делают ее одним из наиболее эффективных решений для применения на водозаборных сооружениях и мелиоративных насосных станциях.
Оригинальные технические решения:

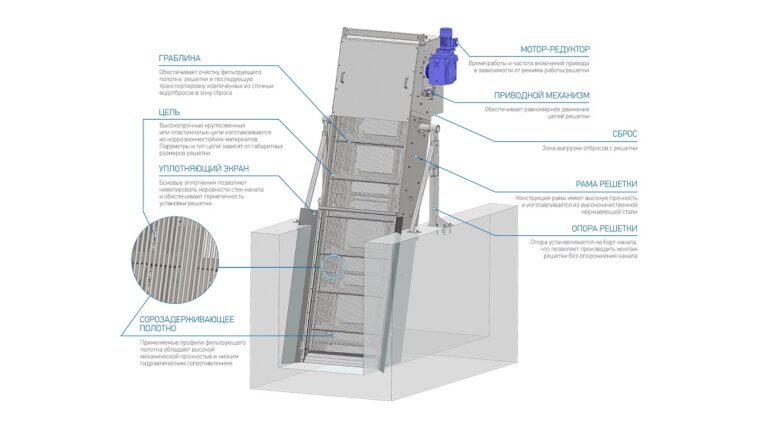

- Главной отличительной чертой и основным преимуществом прутковой решетки является то, что грабельный механизм находится за фильтрующим полотном и контактирует с уже очищенной водой. Это значительно уменьшает вероятность его обрастания загрязнениями или заклинивания крупными предметами.
- Особенности полотна позволяют избежать заклинивания граблины: оно представляет собой набор из отдельных прутьев, загнутых в верхней части в сторону выгрузки отбросов, и закрепленных только в нижней части решетки. Это позволяет очищать воду с волокнистыми включениями, склонными к навиванию на элементы решетки. Загрязнения перемещаются вдоль прутьев грабельным механизмом и без затруднений сбрасываются со свободных концов фильтрующих прутьев.
- Стержни фильтрующего полотна установлены на всю длину решетки – от дна канала и до сброса. Это облегчает съем отбросов и уменьшает возможность их возврата назад в канал по пути транспортирования.
- Круглый профиль прутков уменьшает гидравлическое сопротивление в сравнении с прямоугольным и обеспечивает высокую пропускную способность решетки.
- Под водой отсутствуют вращающиеся элементы решетки (подшипники, ролики, валы и т.п. ) Граблины имеют опорные площадки с пластиковыми накладками, которые скользят по направляющим элементам рамы. В результате в канальной части решетки нет элементов для облуживания и замены.
- Прутковая решетка обладает высокой устойчивостью к абразивам (песок).
- Шаг расположения граблин составляет 0,5м, что гарантирует своевременное снятие загрязнений с полотна и обеспечивает высокую эффективность работы в периоды пиковых поступлений воды и загрязнений.
- Привод решетки: червячный мотор-редуктор высокой надежности от одного из мировых лидеров NORD Drive Systems.
Простота и удобство эксплуатации:
- В конструкции отсутствуют сложные механизмы и компоненты, требующие постоянного внимания и обслуживания.
- Решетки не останавливается при попадании большого количества мусора. В каналах не образовываются заторы.
- Скользящие пластиковые накладки на опорных площадках граблин легко меняются над каналом в доступной части решетки.
- Применение круглозвенных тяговых цепей делает ее удобной и дешевой в обслуживании и ремонте.
- Решетки легко обслуживаются благодаря доступности основных узлов и привода.
- Оборудование оснащается системой управления, работающей в различных режимах.
- Есть возможность синхронизации комплекса с другими видами оборудования, например отжимным прессом или конвейером.
- Легкий монтаж и быстрый ввод в эксплуатацию оборудования.

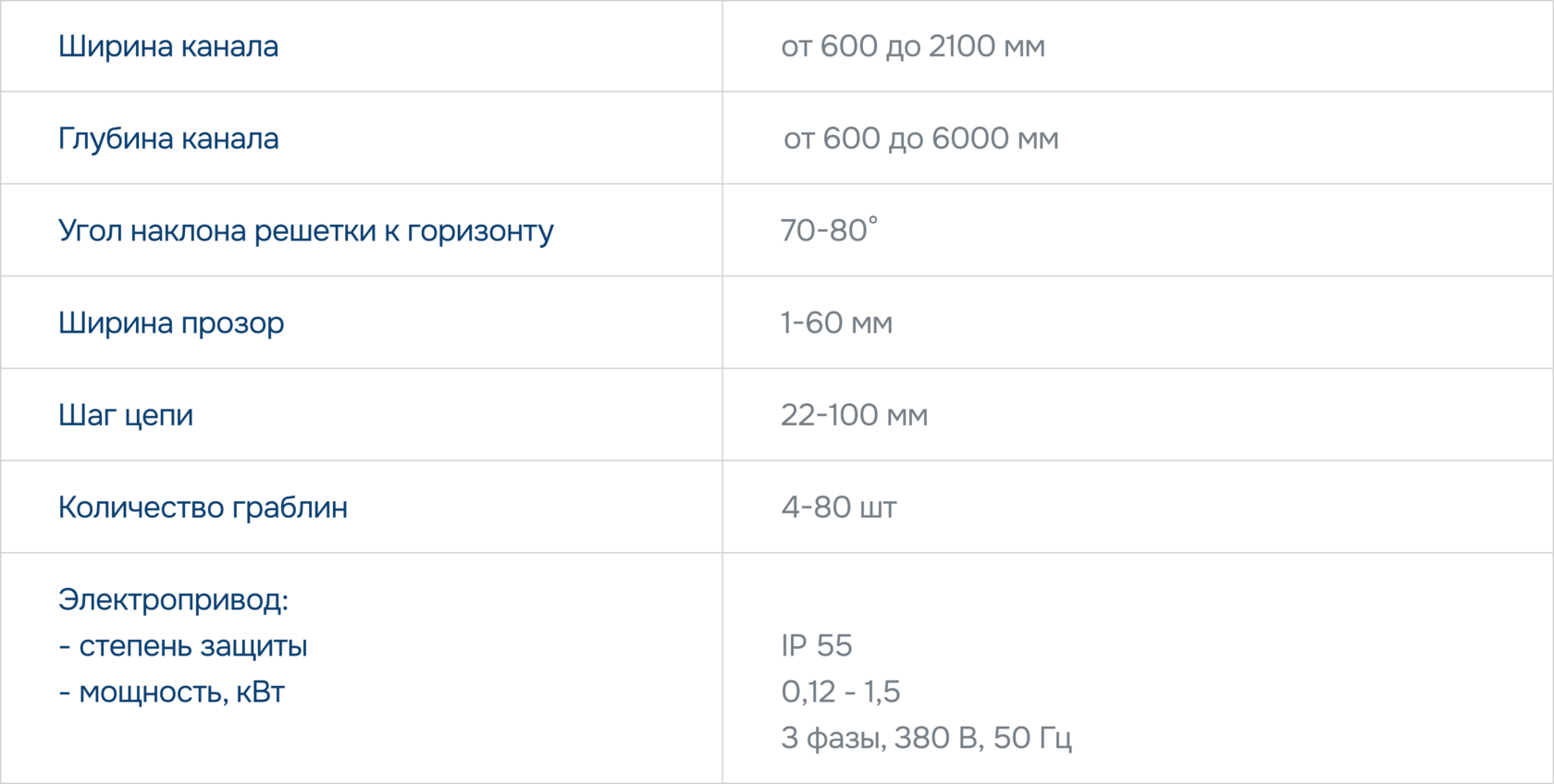

Технические параметры прутковых решеток
