Высокоэффективное оборудование для задержания и дробления отбросов производственных и хозяйственно-бытовых сточных вод без их извлечения из потока
Описание
Характеристики
Вопрос-ответ
Материалы PDF
Описание
Решетки-дробилки РКД – это высокоэффективное оборудование для задержания и дробления отбросов производственных и хозяйственно-бытовых сточных вод без их извлечения из потока. Дробилки РКД – это оптимальное решение для обеспечения надежной и бесперебойной работы насосного оборудования на дальнейших этапах очистки.
Область применения канализационных решеток-дробилок:
Канализационные насосные станции;
Здания решеток на площадках очистных сооружений.
Принцип работы решеток-дробилок РКД:
Решетка-дробилка устанавливается непосредственно в канале и фиксируется при помощи установочной рамы, которая крепится к поверхности канала при помощи анкеров. Рама не только удерживает решетку в рабочем положении, но и является направляющим элементом при монтаже/демонтаже решетки для проведения регламентных работ. По находящимся в раме направляющим, решетка-дробилка РКД опускается в канал, а ее корпус крепится к раме выше уровня воды.

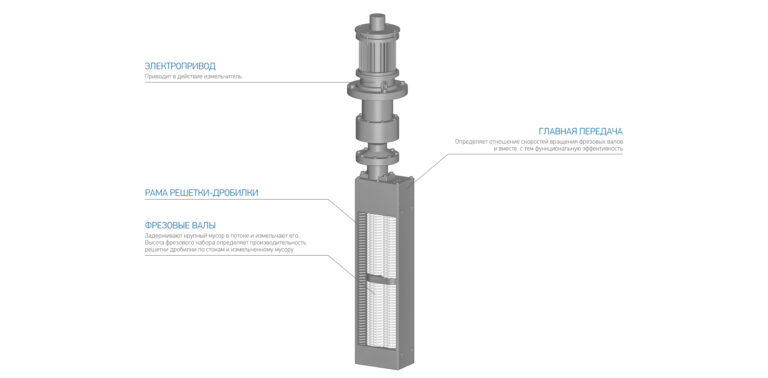

Принцип работы решетки-дробилки заключается в том, что мелкие отбросы, содержащиеся в сточных водах, проходят сквозь прозоры фильтрующих барабанов. Фильтрующие барабаны препятствуют прохождению крупных механических примесей, присутствующих в потоке, и направляют их в узел дробления. Узел дробления состоит из набора фрез, размещенных на вращающихся навстречу друг к другу валах. Проходя через него, крупные частицы измельчаются до размеров, которые не препятствуют работе насосного оборудования и дальнейшему движению потока воды.
Исходя из требований к конкретной решетке-дробилки, условий приема и качества сточных вод мы можем предложить несколько видов решеток-дробилок:
РКДм (малая) без фильтрующего барабана;
РКДс (средняя) с одним фильтрующим барабаном;
РКДб (большая) с двумя фильтрующими барабанами.
Долговечность решеток-дробилок РКД Экотон:
прочная конструкция и надежная безаварийная работа;
материал изготовления корпусов решеток-дробилок — окрашенный литой чугун;
исполнение установочных рам, вращающихся барабанов, ручных сорозадерживающих решеток к РКД — нержавеющая сталь AISI 304;
изготовление фрез и валов из закаленной легированной стали;
возможность применения специализированной стали особо высокой твердости;
высокая конструкционная прочность;
устойчивость в агрессивной среде;
гарантия качественной защиты подшипниковых узлов от песка, грязи и воды благодаря торцевым уплотнениям с покрытием из карбида вольфрама;
полная пыле- и влагонепроницаемость электрических приводов;
работа в погружённом режиме;степень защиты приводов — IP 68;
подъёмная ручная сорозадерживающая решетка для задержания мусора во время обслуживания решетки-дробилки (опционально).
Эргономика и производительность решеток-дробилок ЭКОТОН:
быстрый монтаж и демонтаж;
установка непосредственно в существующие каналы;
тщательное измельчение как твердых, так и мягких волокнистых включений за счет разности угловых скоростей и конфигурации зубьев фрез;
задерживание неизмельченных твердых предметов фильтрующими барабанами при сохранении высокой производительности;
автоматическая защита решетки-дробилки РКД от заклинивания твердыми включениями за счет короткого реверса (обратное вращение) фрез и их повторного пуска;
извлечение решетки-дробилки для обслуживания без остановки работы насосной станции и опорожнения канала.
Автоматизация решеток-дробилок РКД:
работа в автоматическом режиме позволяет исключить нахождение обслуживающего персонала на КНС и обеспечить бесперебойную работу насосного оборудования на дальнейших этапах очистки;
организация передачи данных о состоянии решетки-дробилки РКД в АСУ ТП верхнего уровня с помощью стандартных протоколов связи (при необходимости).
Характеристики

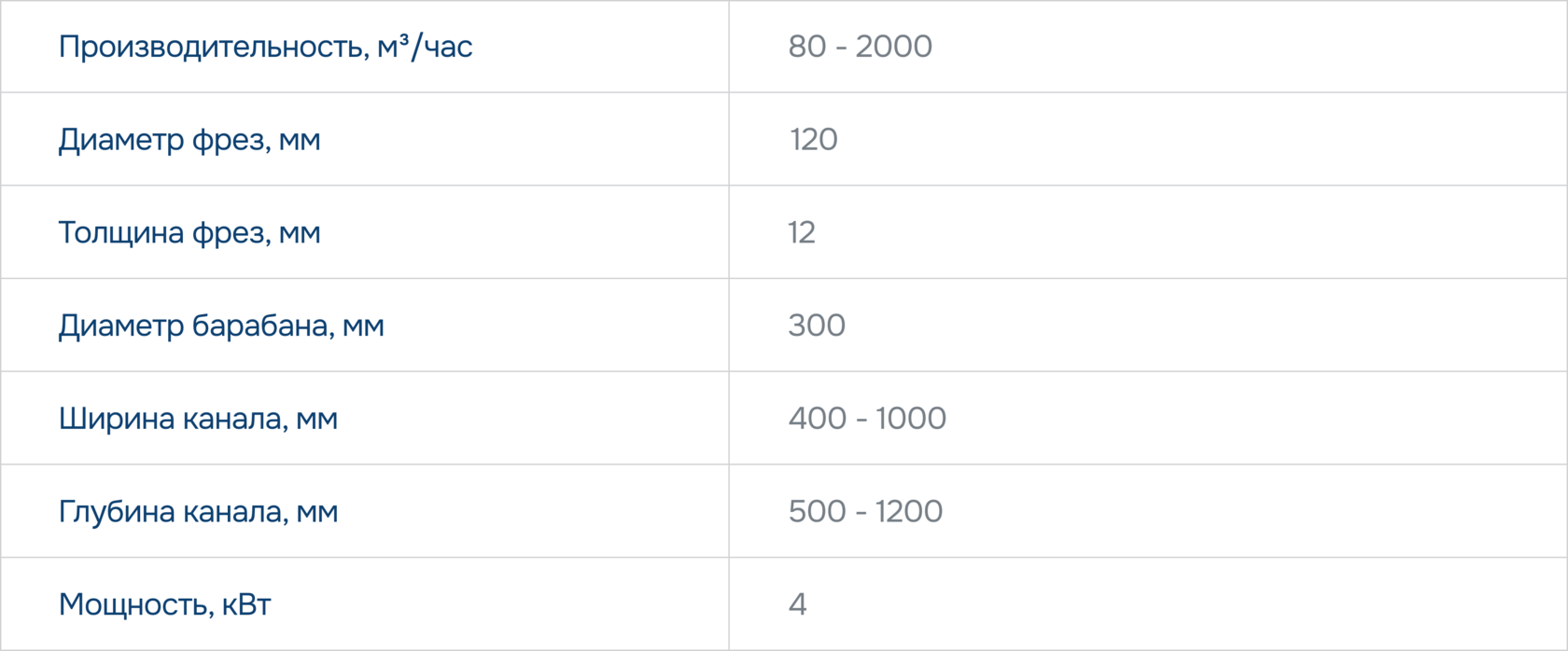

Технические характеристики решетки-дробилки ЭКОТОН
Вопрос-ответ
Что происходит при попадании в решетку-дробилку РКД трудно измельчаемых включений (отбросов)?
Автоматика шкафа управления определяет превышение допустимого момента и переходит в режим измельчения путем отработки циклов прямого и обратного движения, а после измельчения предмета продолжает работу в обычном режиме. В случае если после заданного числа циклов дробилка не справилась, она останавливается с подачей сигнала аварийной остановки.
Почему вы предлагаете измельчать отбросы в потоке воды, а не удалять их сразу?
Крупные включения (отбросы) могут навредить насосному оборудованию станций перекачки сточных вод. Кроме того, городские насосные станции чаще всего располагаются в окружении жилых домов или вблизи общественных мест. Извлечение же отбросов из стоков предполагает их временное хранение и транспортировку, а это ухудшает санитарную обстановку. Насосные станции зачастую находятся на значительной глубине, что создает проблемы при транспортировке отбросов. Самое эффективное решение в таких ситуациях - измельчать отбросы до размера безопасного для работы насосов и трубопроводов еще на этапе перекачки. Дальнейшая очистка стока от механических включений будет произведена на очистных сооружениях.
